冷拔無縫鋼管參數詳解
一、核心規格參數
外徑范圍
國際標準：6mm至630mm，常用規格如Φ4mm、Φ16mm、Φ26mm、Φ35mm、Φ48mm、Φ70mm、Φ90mm、Φ130mm、Φ190mm等。

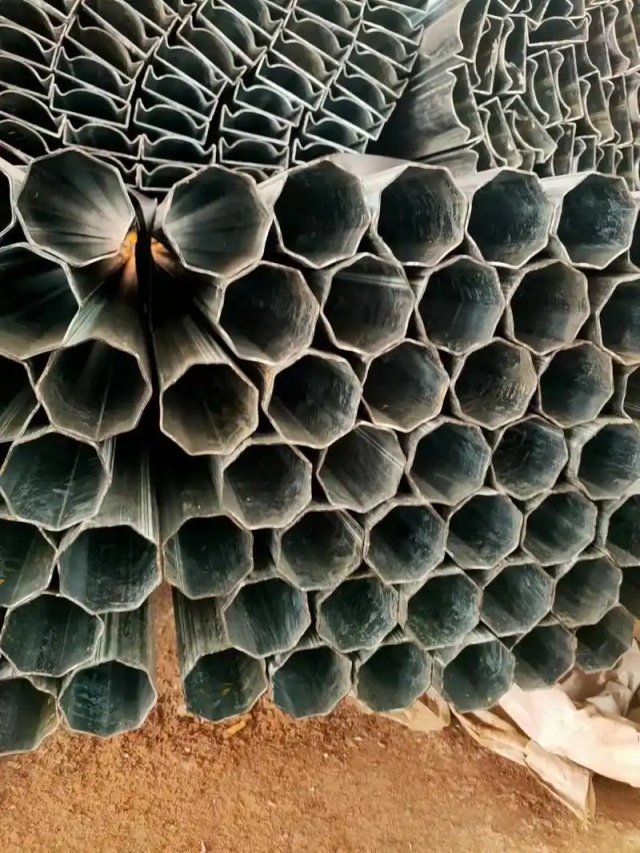

國內標準：覆蓋20×20mm至500mm的異型截面(如方形、矩形)，外徑精度可達±0.10mm(D4級偏差)。
壁厚范圍
國際標準：0.5mm至35mm，薄壁管可至0.25mm。
國內標準：壁厚0.6mm至20mm，允許偏差±10%(最小±0.12mm)，如45#鋼冷拔管壁厚偏差需符合GB/T3639-2018。
長度范圍
常規長度：3m至12m，或根據需求定制(如單根冷拔可達50m，卷筒拔管達數百米)。
鍋爐用管：冷拔管長度2m至10.5m(GB3087-2008)。
二、關鍵性能參數
力學性能
抗拉強度：≥600MPa(45#鋼)，低中壓鍋爐用管(如20#鋼)為335MPa至475MPa。
屈服強度：≥355MPa(45#鋼)，20#鋼更低≥195MPa。
伸長率：≥16%(45#鋼)，縱向試樣≥24%(20#鋼)。
斷面收縮率：≥40%(45#鋼)。
硬度指標
布氏硬度(HB)：適用于退火或正火狀態管材。
洛氏硬度(HRC)：淬火+回火后表面硬度可達58HRC至62HRC(如20Cr鋼)。
表面質量
缺陷限制：內外表面不得有裂紋、折疊、結疤等缺陷，清除后壁厚/外徑不得超負偏差。
光潔度：表面粗糙度Ra≤0.8μm(精密級)，滿足液壓系統、高精度傳動需求。
三、工藝與材質參數
制造工藝
冷拔工藝：在0.5T至100T單鏈?zhǔn)?雙鏈?zhǔn)嚼浒螜C(jī)上進行，通過多道次變形控制精度。
熱處理：退火(消除應力)、正火(細化晶粒)、淬火+回火(提高硬度/韌性)。
冷軋輔助：二輥式/多輥式冷軋管機用于薄壁管生產，壁厚精度更高。
常用材質
碳素結構鋼：10#、20#、35#、45#(GB/T699-2015)，化學成分符合C≤0.45%、Mn≤0.80%。
合金鋼：20Cr、Q345B(16Mn)，適用于高耐磨、耐腐蝕場景。
鍋爐專用鋼：20g(GB5310-2017)，用于低中壓鍋爐過熱蒸汽管。
四、典型應用場景參數
機械制造
軸類零件：外徑Φ30mm至Φ100mm，壁厚5mm至15mm，調質處理后硬度HRC28至32。
液壓缸筒：內徑精度IT7至IT8，表面粗糙度Ra≤0.4μm。
石油化工
輸送管道：外徑Φ89mm至Φ219mm，壁厚6mm至12mm，耐壓等級≥6.4MPa。
鍋爐過熱器管：外徑Φ32mm至Φ76mm，壁厚3mm至6mm，工作溫度≤450℃(GB3087-2008)。
汽車工業
傳動軸：外徑Φ45mm至Φ80mm，壁厚4mm至8mm，淬火后表面硬度HRC55以上。
轉向軸：外徑Φ20mm至Φ35mm，壁厚2mm至5mm，需滿足疲勞壽命≥10萬次。
五、標準與公差體系
國際標準
外徑公差：D1級±1.5%(最小±0.75mm)，D4級±0.5%(最小±0.10mm)。
壁厚公差：±10%(最小±0.12mm)，鍋爐用管冷拔時允許±12.5%(壁厚>3mm)。
國內標準
GB/T3639-2018：精密冷拔無縫鋼管，外徑公差±0.10mm至±0.50mm，壁厚公差±10%。
GB3087-2008：低中壓鍋爐用管，外徑10mm至426mm，壁厚1.5mm至26mm。
