異型鋼管生產技術手冊(精編版)
一、異型鋼管概述

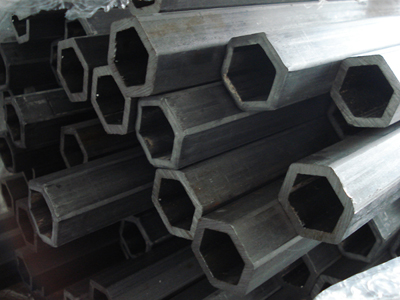

異型鋼管是指橫截面為非圓形(如矩形、橢圓形、六角形、D形、異形孔等)的鋼管，通過冷加工或熱加工工藝成型，具有高尺寸精度、優良力學性能和靈活的截面設計特點，廣泛應用于機械制造、汽車工業、建筑裝飾、航空航天等領域。
二、異型鋼管生產工藝流程
1. 原材料準備
材質選擇：
碳鋼(如Q235、Q345)、合金鋼(如40Cr、42CrMo)、不銹鋼(如304、316L)等。
根據使用環境選擇耐腐蝕性、強度、韌性等性能匹配的材質。
管坯制備：
圓管坯：通過熱軋或冷軋工藝生產，直徑通常比目標異型鋼管外接圓直徑大5%~10%。
檢驗：檢查管坯表面質量、尺寸公差和化學成分。
2. 成型工藝
冷拔成型：
尺寸精度高(公差可達±0.05mm)，表面光潔度好。
適用于小批量、高精度、薄壁異型鋼管。
工藝流程：
特點：
酸洗：去除管坯表面氧化皮。
磷化/皂化：提高潤滑性，減少模具磨損。
冷拔：通過異型模具多次拉拔，逐步形成目標截面形狀。
中間退火：消除加工硬化，恢復塑性。
冷軋成型：
生產效率高，壁厚均勻性好。
適用于大批量、中等精度異型鋼管。
工藝流程：
特點：
管坯加熱至再結晶溫度以下。
通過多輥冷軋機軋制成異型截面。
熱擠壓成型：
適用于大截面、厚壁異型鋼管。
表面質量較差，需后續加工。
工藝流程：
特點：
管坯加熱至1100℃~1250℃。
通過異型模具擠壓成型。
3. 熱處理
光亮退火：
在氫氣或氮氣保護氣氛中退火，消除內應力，提高表面光潔度。
溫度：850℃~950℃，保溫時間根據壁厚調整。
調質處理：
淬火：850℃~900℃油淬或水淬。
回火：500℃~650℃高溫回火，獲得高強度和韌性。
4. 表面處理
酸洗：去除氧化皮和銹蝕。
拋光：機械拋光或電解拋光，提高表面光潔度。
鍍層處理：鍍鋅、鍍鉻、噴塑等，提高耐腐蝕性。
5. 精整與檢驗
矯直：通過輥式矯直機消除彎曲。
切頭尾：去除兩端變形部分。
檢驗：
尺寸檢驗：外徑、壁厚、長度、直線度等。
力學性能檢驗：抗拉強度、屈服強度、伸長率等。
無損檢測：超聲波探傷、渦流探傷等。
三、異型鋼管生產設備
| 設備名稱 | 功能 | 適用工藝 |
|---|---|---|
| 酸洗設備 | 去除氧化皮 | 冷拔、冷軋 |
| 冷拔機 | 通過模具拉拔成型 | 冷拔 |
| 冷軋機 | 多輥軋制成型 | 冷軋 |
| 熱擠壓機 | 高溫擠壓成型 | 熱擠壓 |
| 光亮退火爐 | 保護氣氛退火 | 冷拔、冷軋 |
| 調質爐 | 淬火+回火處理 | 熱處理 |
| 拋光機 | 機械或電解拋光 | 表面處理 |
| 矯直機 | 消除彎曲 | 精整 |
| 無損檢測設備 | 超聲波、渦流探傷 | 質量檢驗 |
四、異型鋼管質量控制要點
尺寸精度控制：
模具設計：根據目標截面形狀設計合理的模具，確保成型精度。
多次拉拔：通過多道次拉拔逐步逼近目標尺寸，減少變形量。
表面質量控制：
潤滑：磷化/皂化處理減少模具與管坯的摩擦，避免劃傷。
拋光：提高表面光潔度，滿足裝飾或精密裝配需求。
力學性能控制：
熱處理工藝：根據材質和性能要求選擇合適的退火、調質工藝。
成分控制：確保原材料化學成分符合標準要求。
無損檢測：
超聲波探傷：檢測內部裂紋、夾渣等缺陷。
渦流探傷：檢測表面和近表面缺陷。
五、異型鋼管應用案例
汽車工業：
應用：座椅骨架、傳動軸、穩定桿等。
要求：高強度、輕量化、耐疲勞。
材質：40Cr、42CrMo等合金鋼。
機械制造：
應用：液壓缸筒、導軌、滑塊等。
要求：高精度、高耐磨性。
材質：20#、45#碳鋼。
建筑裝飾：
應用：扶手、欄桿、門窗框架等。
要求：外觀美觀、耐腐蝕。
材質：304、316L不銹鋼。
航空航天：
應用：起落架、結構件等。
要求：高強度、輕量化、耐高溫。
材質：鈦合金、高溫合金。
六、異型鋼管生產常見問題及解決方案
開裂問題：
原因：拉拔變形量過大、退火不充分、材質韌性不足。
解決方案：減少單道次變形量、增加中間退火次數、選擇韌性更好的材質。
尺寸偏差：
原因：模具磨損、拉拔速度不穩定、潤滑不良。
解決方案：定期更換模具、穩定拉拔速度、優化潤滑工藝。
表面劃傷：
原因：模具表面粗糙、管坯表面有雜質、潤滑不足。
解決方案：提高模具表面光潔度、加強酸洗質量、優化磷化/皂化工藝。
力學性能不達標：
原因：熱處理工藝不當、原材料成分不合格。
解決方案：優化熱處理參數、加強原材料檢驗。
七、異型鋼管生產發展趨勢
高精度化：
通過先進的冷拔、冷軋工藝和精密模具設計，實現更高尺寸精度。
輕量化：
采用高強度、輕質材料(如鋁合金、鈦合金)和優化截面設計，減輕重量。
綠色制造：
推廣無酸洗、環保型潤滑劑等綠色工藝，減少環境污染。
智能化生產：
引入自動化生產線、在線檢測系統和數據管理系統，提高生產效率和產品質量。
八、總結
異型鋼管的生產涉及材料選擇、成型工藝、熱處理、表面處理等多個環節，需嚴格控制各環節的質量，才能生產出滿足客戶需求的高品質產品。隨著技術的不斷進步，異型鋼管將在更多領域得到應用，推動相關行業的發展。
